基准设计机构内训记:产品结构设计与受力分析

2017-5-24 18:55:57浏览次数:

2017年5月12日下午,基准设计机构工业设计事业部(长沙)进行企业内训,主题是产品结构设计与受力分析、产品结构设计与散热。基准工业设计是中国知名的智能设备设计专家,是一家以技术研发为导向的专业的工业设计公司,特别是在机械设备类的钣金产品设计上积累了很深厚的经验,我们一直以来孜孜不倦地追求精湛的底层技术。

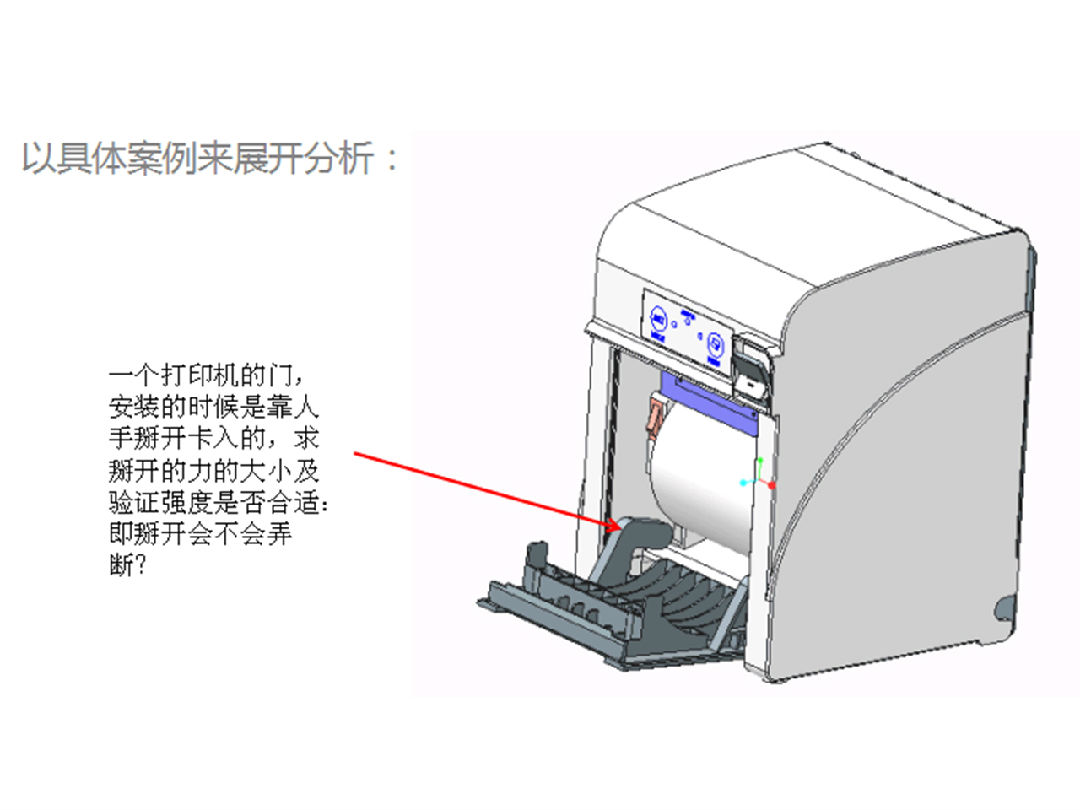

   本次内训,以一个打印机的盖子为案例展开讲解:


   ▲所谓的一根筷子容易断,十双筷子扭不断,究竟是什么内部机制?带着这个问题,我们小伙伴们把目光投向打印机的门这个具体的案例上面,让其作为切入点,展开研究一件设备的零部件结构强度是怎么测量与构造的。

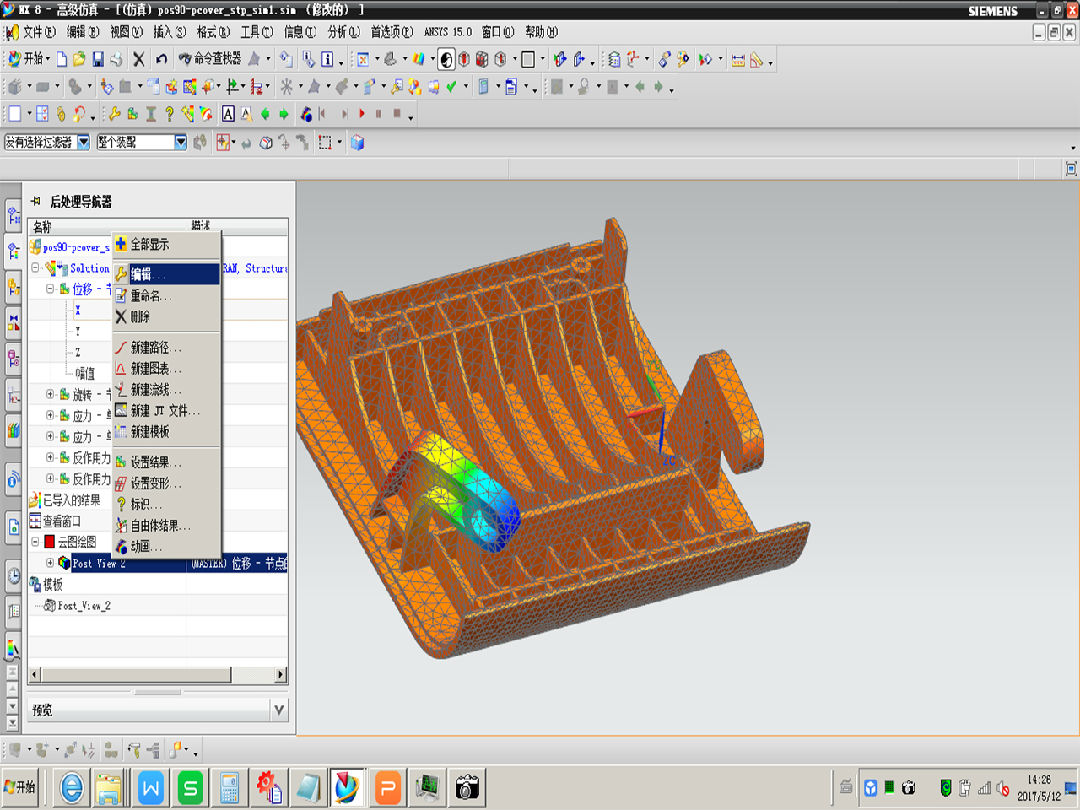

   ▲一件零部件运行时是否会损坏,在产品结构设计时候就要考虑到其强度,如何确定其使用寿命?我们不能只凭经验,要靠数据来说话。所以此次内训的重点就是培训员工如何使用UG软件来对零部件的受力分析。在内训上,基准设计机构大区副总经理、基准工业设计总经理刘开运用PPT的形式,图文并茂,把如何操作的每一个步骤,清晰明确地展示出来,把设置受力大小、方向,力的作用点都非常仔细地进行讲解,并让伙伴们操作掌握,真正让每一位参与的伙伴学习并能熟练掌握。

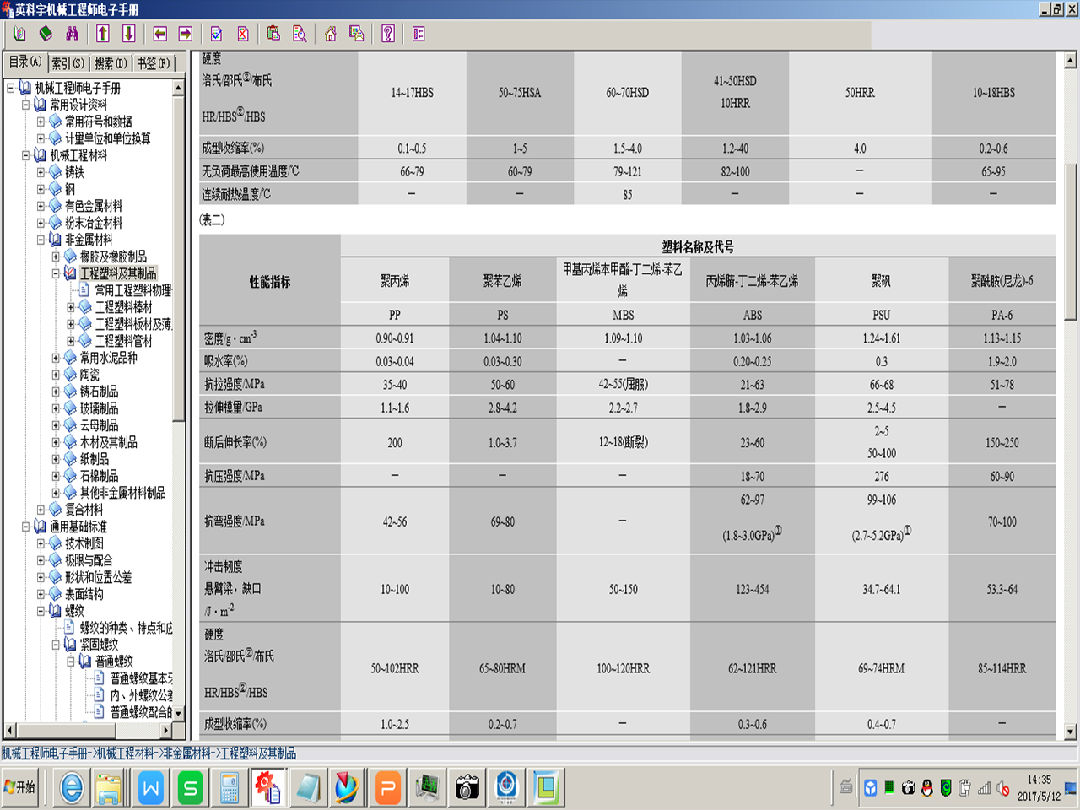

   ▲在学习了如何利用现有软件对零部件强度进行分析外,因零部件的强度与它本身的材质有关,还对相关材料进行了讲解。



    ▲最后,在学习完如何测量零部件的强度,还是回到最开始研究打印机门的案例上,通过研究分析得出:

    1、卡扣在受力25N,即2.5kgf的时候,变形4.7mm,可以满足卡入;

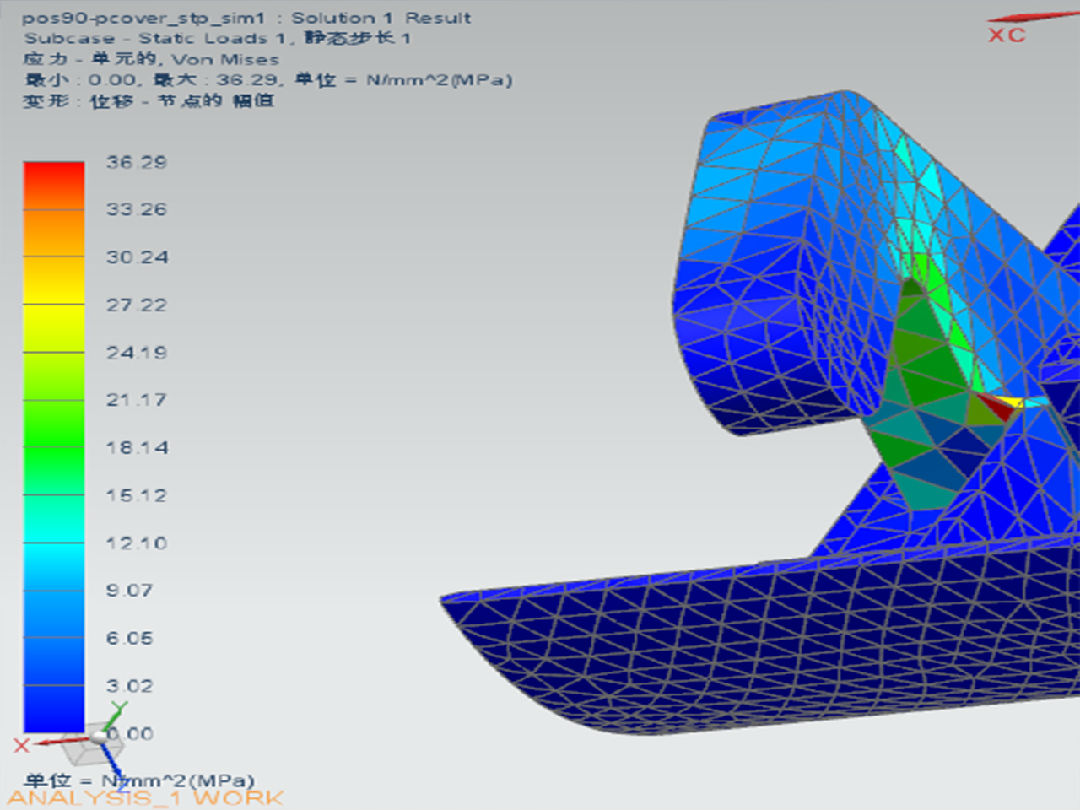

    2、受力25N时,塑胶的卡勾根部应力比较大,局部达到36MpaABS的抗拉强度最大21-63Mpa,根部R角有一定的撕裂风险;

    3、其他如GB4943对外壳类在60N压力下不变形等有规定也可采用这个方式来验证。


短短一天下午企业内训落下帷幕,大家收获满满,极大地提升了伙伴们的技术水平。“纸上得来终觉浅色,绝知此事要躬行”内训上的学习只是开始,实践到以后的工作当中,灵活运用。

我们要以真正的工匠精神对待我们的每一个项目,我们要时刻铭记质量是基准生存的基石。
